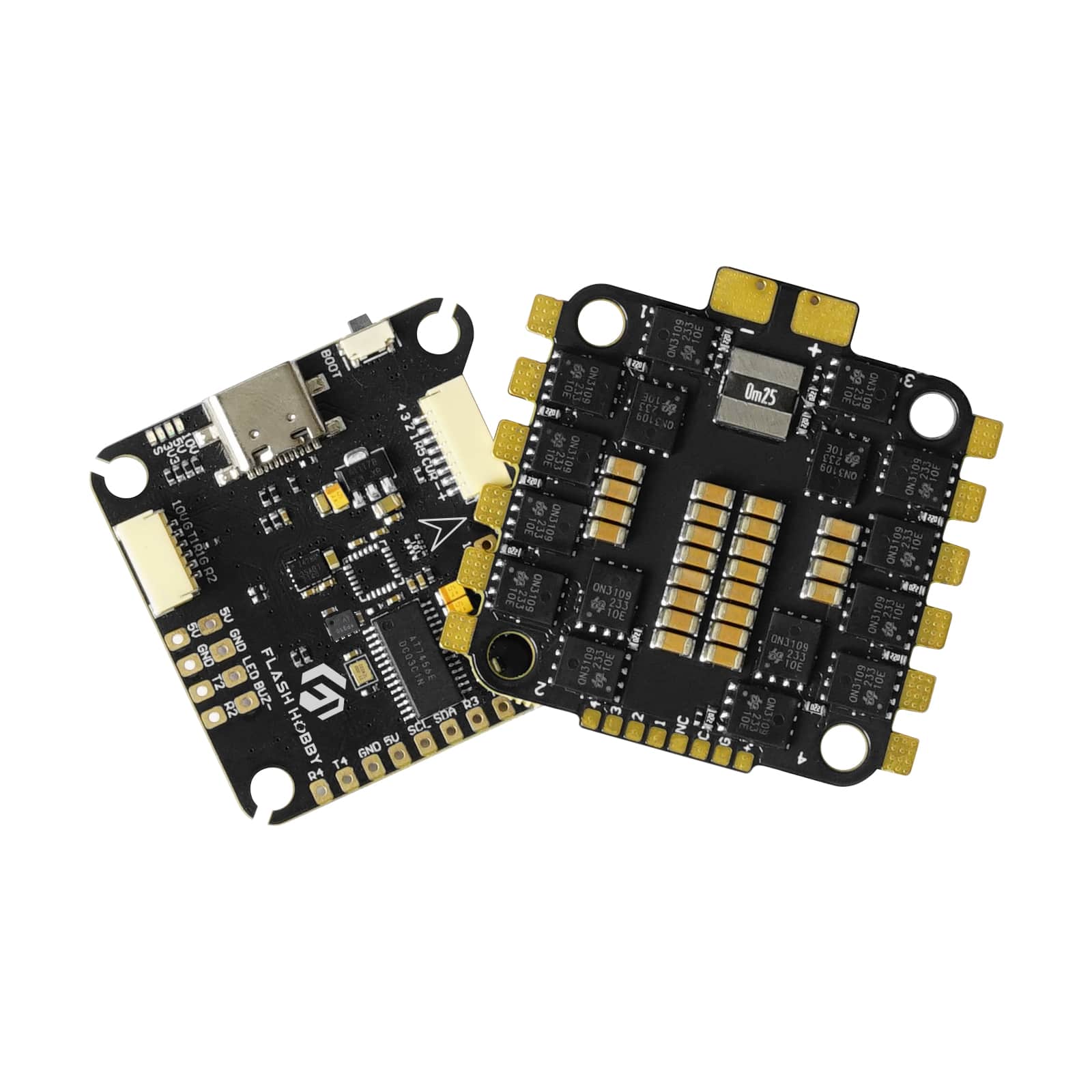

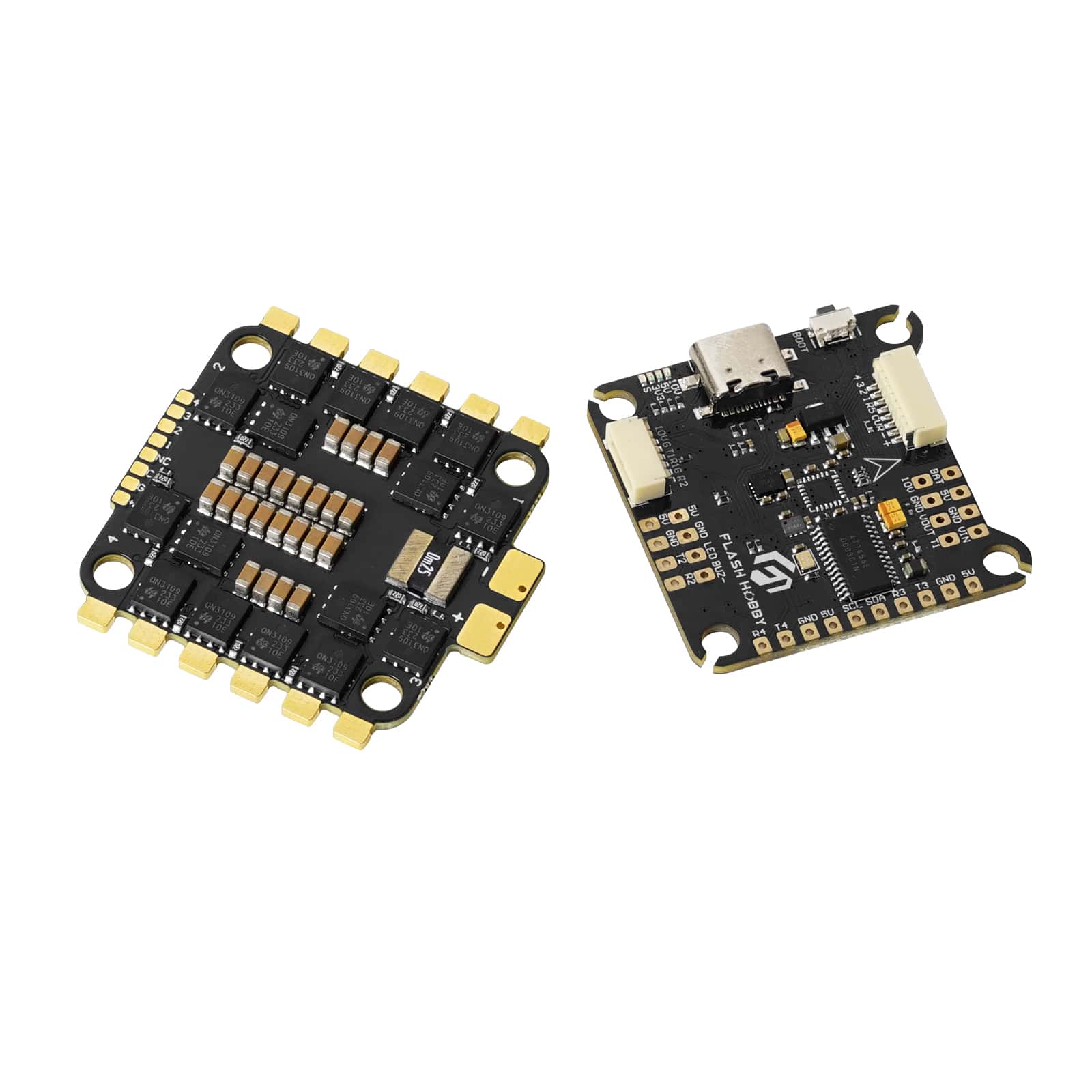

F405 STACK UÇUŞ NƏZARETÇİSİ

●Element: F405 stack uçuş nəzarətçisi
●MCU:STM32F405
●IMU(Gyro): ICM42688
●USB Port Növü: Type-C

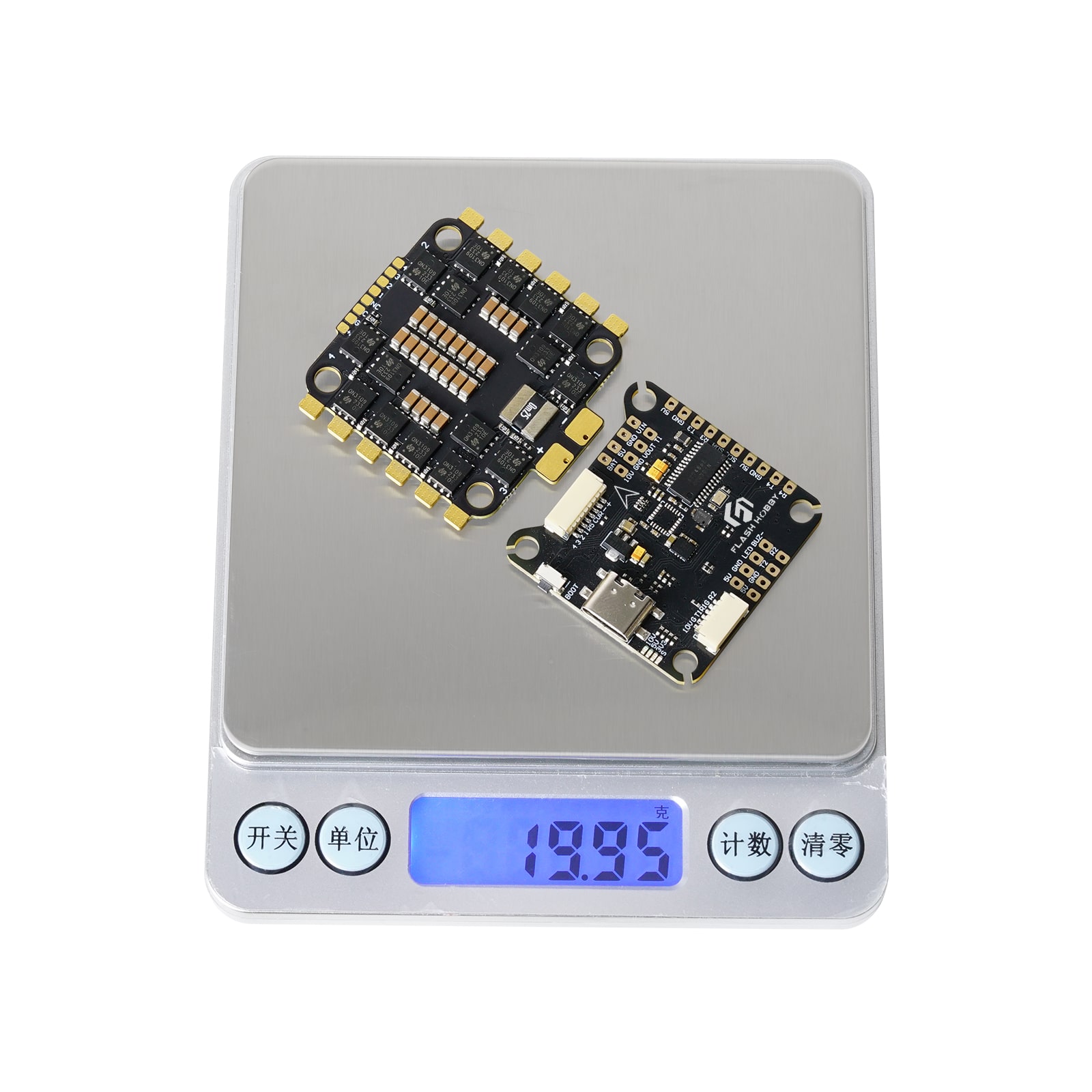

●Çəki: 7.5g
●Quraşdırma Ölçüsü: 30.5*30.5mm
●Ölçü: 37(U) x 37(W) x 6,6(H)mm
FLASH HOBBY BLS 50A 30,5x30,5 4-ü 1-də ESC
●Firmware: BLS 16.7
●Çəki: 12g
●Ölçü:42.3(L) * 37(W) * 6.2mm(H)
●Quraşdırma Ölçüsü: 30.5 x 30.5mm (4mm deşik diametri)
●ESC Protokolu: DSHOT300/600

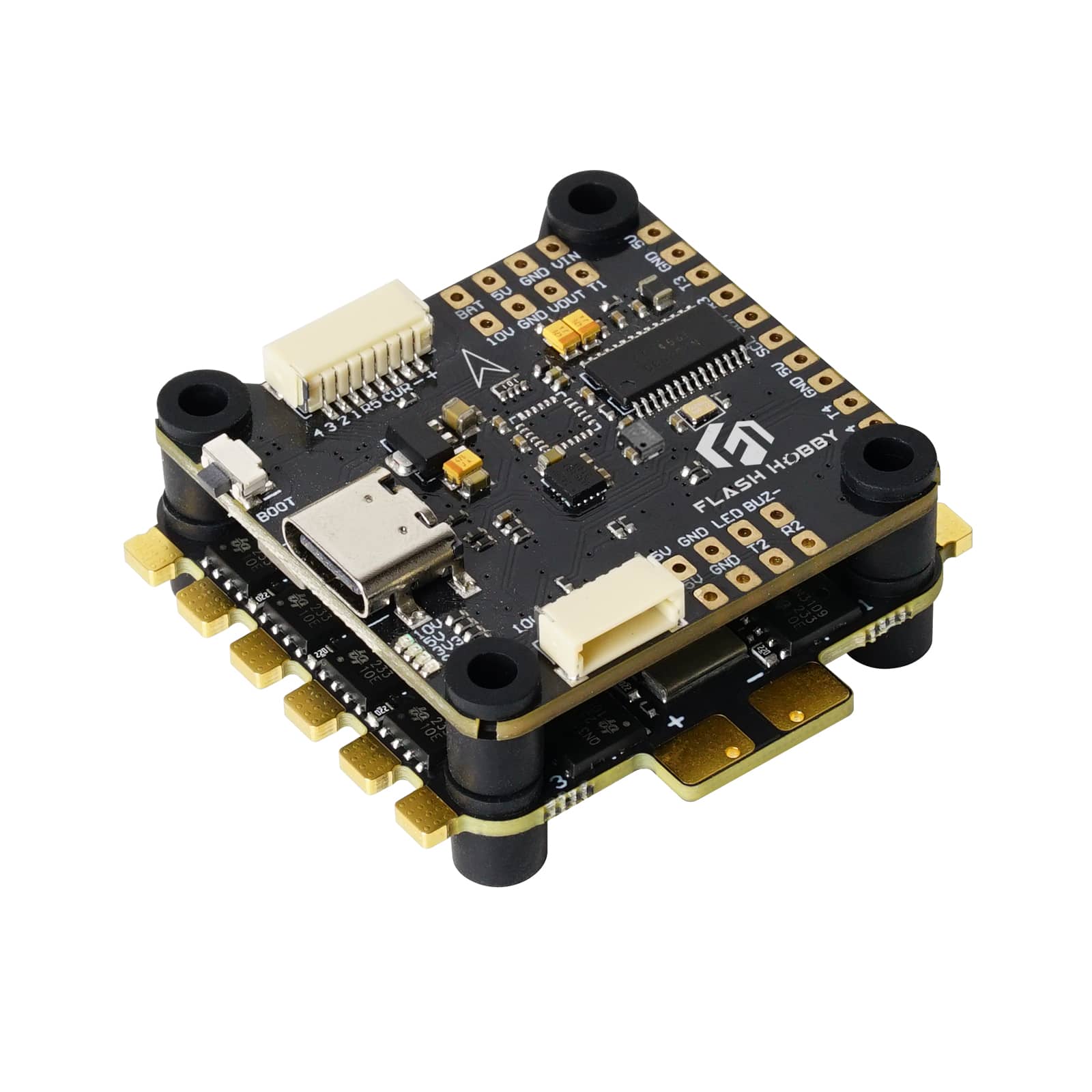

Model:F405 Stack

Sorğu göndərin

Məhsul təsviri

F405 3-6S 30X30 FC&ESC FPV yığını MPU6000 F405 stack uçuş nəzarətçisi BLHELIS 50A FPV Sərbəst Dron Modeli üçün 4in1 ESC

Aşağıdakı link kimi proqram təminatı yüklənəcək:

https://github.com/betaflight/betaflight-configurator/releases/download/10.9.0/betaflight-configurator_10.9.0_win64-installer.exe

Spesifikasiyalar
Məhsulun adı	FLASH HOBBY F405 30,5x30,5 Uçuş İdarəçisi
MCU	STM32F405
IMU (Gyro)	ICM42688
USB Port növü	Tip-C
Barometr	BMP280
OSD çipi	AT7456E çipi ilə BetaFlight OSD
DJI Hava Birliyinin Bağlantı Yolu	İki yolla dəstəklənir: 6 pinli birləşdirici və ya birbaşa lehimləmə.
6 pinli DJI Plug	Dəstəklənir. DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1 ilə tam uyğundur, heç bir telin dəyişdirilməsinə ehtiyac yoxdur.
Qara qutu	16M Qara Qutu
Cari Sensor Girişi	Dəstəklənir. 50A ESC üçün, zəhmət olmasa miqyası = 180 və Offset = 0 təyin edin.
Güc Girişi	3S - 6S Lipo (ESC 8-PIN konnektoru vasitəsilə)
5V BEC çıxışı	5 grous 5V çıxış，ümumi cari yük 3A-dır
9V çıxış	3 qrup 9V çıxış，ümumi cari yük 2,5A-dır
3.3V çıxış	1 qrup 3.3V çıxış，maksimum cərəyan 300 mA-dır
ESC siqnalı	M1 - M4
UART	6 dəst (UART2 UART5, UART3), UART6 (SBUS üçün ayrılıb), UART4 (ESC telemetriyası üçün ayrılıb), UART1 (VTX məlumat parametrləri üçün ayrılıb)
Sbs	UART6 Kanalında sazlama
ESC Telemetriya	UART R4(UART4)
I2C	Dəstəklənir. Ön tərəfdə SDA və SCL yastıqları. Maqnitometr üçün istifadə olunur.
LED Pad	Dəstəklənir. Ön tərəfin altındakı LED, 5V və GND yastıqları. Betaflight proqram təminatı ilə idarə olunan WS2812 LED üçün istifadə olunur.
Buzzer	dəstəklənir，5V səs siqnalı üçün 5V, BZ yastıqları
BOOT düyməsi	Dəstəklənir.
	[A]. BOOT düyməsini basıb saxlayın və eyni zamanda FC-ni yandırmaq FC-ni DFU rejiminə daxil olmağa məcbur edəcək, bu, FC kərpicləndikdə proqram təminatının yanıb-sönməsi üçündür.
	[B]. FC işə salındıqda və gözləmə rejimində olduqda, BOOT düyməsi alt tərəfdəki LED1-LED4 konnektorlarına qoşulmuş LED zolaqlarını idarə etmək üçün istifadə edilə bilər. Varsayılan olaraq, LED göstərmə rejimini dəyişdirmək üçün BOOT düyməsini qısa basın. SpeedyBee-LED rejimi və BF-LED rejimi arasında keçid etmək üçün BOOT düyməsini uzun basın. BF-LED rejimində bütün LED1-LED4 zolaqları Betaflight proqram təminatı ilə idarə olunacaq.
Dəstəklənən Uçuş Nəzarətçi Mikroproqramı	BetaFlight (Defolt),
Firmware Hədəf Adı	STM32F405
Montaj	30,5 x 30,5 mm (4 mm deşik diametri)
Ölçü	37(U) x 37(W) x 6,6(Y)mm
Çəki	7,5 q
Məhsulun adı	FLASH HOBBY BLS 50A 30,5x30,5 4-ü 1-də ESC
Mikroproqram	BLS 16.7
PC Konfiqurator Yükləmə Linki	https://esc-configurator.com/
Davamlı cərəyan	50A * 4
Partlayış cərəyanı	60A (5 saniyə)
TVS qoruyucu diodu	Bəli

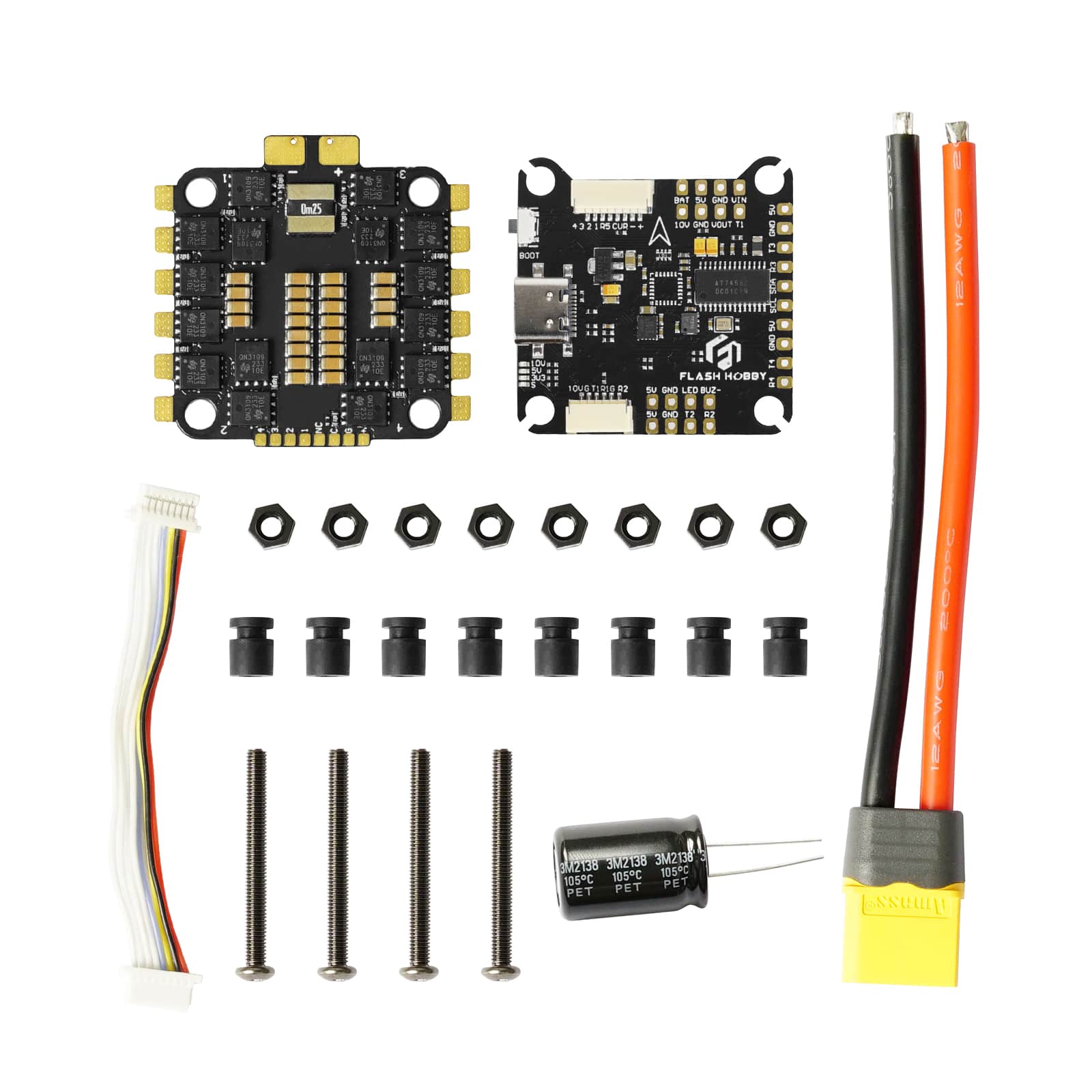

Xarici kondansatör	35V560uF Aşağı ESR Kondansatör (paketdə)
ESC Protokolu	DSHOT300/600
Güc Girişi	3-6S LiPo
Güc Çıxışı	VBAT
Cari Sensor	Dəstək (Ölçək=180 Ofset=0)
ESC Telemetriya	Dəstəklənmir
Montaj	30,5 x 30,5 mm (4 mm deşik diametri)
Ölçü	42.3(L) * 37(W) * 6.2mm(H)
Çəki	12 q

Xatırladırıq ki, proqramı təkmilləşdirdikdən və endirdikdən sonra barometriniz yoxdursa, yeniləmə pəncərəsində Xüsusi təyinlər sahəsinə daxil olun:
müəyyən USE_BARO_DPS310 müəyyən USE_BARO_SPI_DPS310 müəyyən
